斯坦利·迈耶实验中一个简单实用的脉冲串发生电路

斯坦利·迈耶的奇特的以电场能量分解水的技术，使用了一种很具特色的脉冲串，见图1、图2，

图1

图2

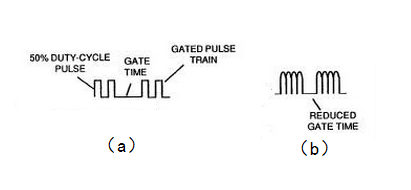

50% duty-cycle pulse 占空比为50%的脉冲

gate time 控制/选通时间（或脉冲串间隔时间）

geted pulse train 得到的脉冲串

reduced gate time 减小或缩短的脉冲串间隔时间

但是发明人在专利中并没有公布详细的电路图，这给一些人造成了很大麻烦，其实这个电路很简单，实现的方法也很多，下面我们就介绍一个可以产生这种脉冲串的简单实用的电路。

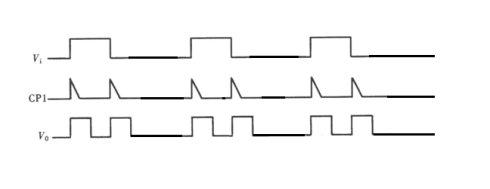

根据图2（a）的波形，我们可以使用这样的方法，例如，先使用《磁能讲座》（30）中介绍的电路（最好用这个电路），产生一个占空比为20~30%左右的脉冲（如下面图3中的Vi所示），然后使用脉冲二倍频技术，使这个单个的脉冲变成双的就OK了（如下面图3中的CP1和V0所示）。

图3 实现这个目的电路很多，由4二输入与非门CD4011的两个门组成的脉冲二倍频电路即是其中之一，该脉冲倍频器由4二输入与非门CD4011中的两个门组成，相对来讲更加简单，只需一块集成电路就搞定了。其工作原理是：用CD4011其中的一个门D1组成反相器，使输入脉冲的下降沿反相，从而使输入脉冲的上升沿和下降沿在通过两个RC电路和D2时各输出一个脉冲（如图3 CP1所示），这样便实现了输入脉冲二倍频的目的，电路原理如图4所示，

图4

CD4011电压使用范围 -0.5~18V

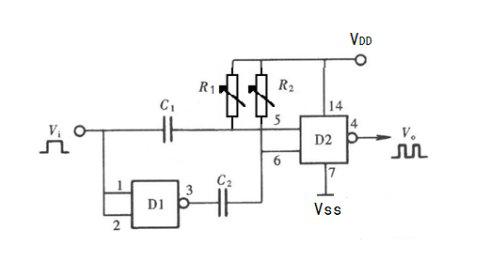

图4中的D1、D2是CD4011中的两个二输入与非门。脉冲Vi从左侧输入后，经过两个RC电路和两个二输入与非门的作用，最后从右侧输出了倍频的脉冲V0。

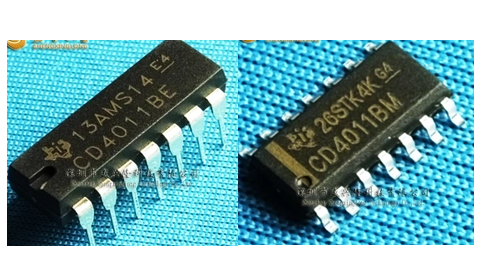

下面图5、图6是 CD4011芯片及实物芯片接线图，CD4011这类芯片引脚的排列、识别及使用注意事项，见磁能讲座（29）中的相关内容。

图5

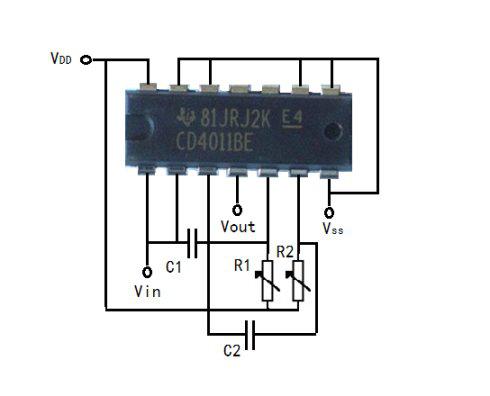

图6 由CD4011组成的脉冲二倍频电路实物芯片接线图

在图6这个实物芯片电路图中：

1. VDD接电源正极， Vss接电源负极

2. Vin是脉冲输入端， Vout是脉冲输出端

3. 电容C1、C2容量相同（这两个电容的容量可在100~10000P范围内选择，使用的频率越高，这两个电容越小）

4. 电位器R1、R2阻值相同，（这两个电位器的阻值可在200~500K范围内选择，倍频后脉冲的波形及占空比要调整，通过使用与频率相匹配的电容，及调整这两个电位器，可以在倍频后取得理想的波形和占空比）

5. 图中第3脚引线上的交叉点（共2个）不连接

6. 不用的输入端（8、9和12、13）全接负极

最后，芯片CD4011可由CD4093代替，CD4093的电压使用范围是3~15V
