Kicad导入封装库、符号库以及3D模型文件

Kicad自带了一些基础的符号库，但是如果我们想使用的一些指定类型的元器件不在其中怎么办？

我们可以去一些开源的符号官网中去下载并导入到Kicad中就可以了，如果你使用的是指定厂家的元器件那么理应由指定厂家提供给你封装库文件。

Kicad有自己的符号库格式，叫kicad_sym，也支持常用的符号库格式：lib、mod（新版为pretty）、step，这些封装库我们也可以自己做，Kicad或者一些主流的符号开源网站中都支持自己定制符号封装库以及3D模型。

符号库、封装库格式介绍 lib：symbol 符号库，2d电路图上的符号图，即绘制时的电路符号

mod（新版格式为pretty）：footprint库，焊垫图形，即电路板焊板上的图像

step：3d模型

下载符号库 首先你需要下载一个封装库，这里推荐snapeda网站，这个网站里面都是开源库，免费下载，兼容AD、Kicad。

​​​​​​SnapEDA | Free PCB Footprints and Schematic Symbols

https://www.snapeda.com/

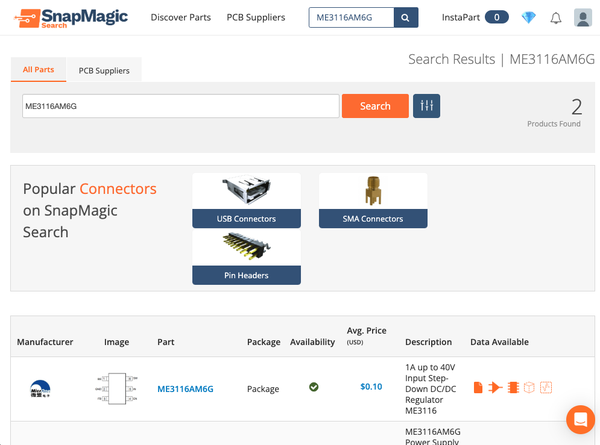

首先打开这个网站，然后在Search框里搜索你想要的型号或厂商

比如这里我搜索了ME33116

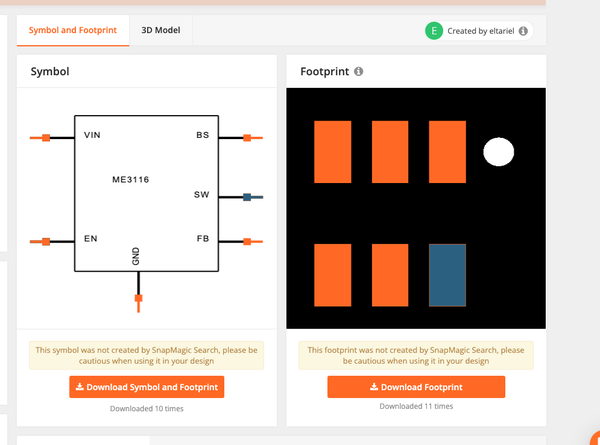

点击即可查看 ME3116的符号和封装

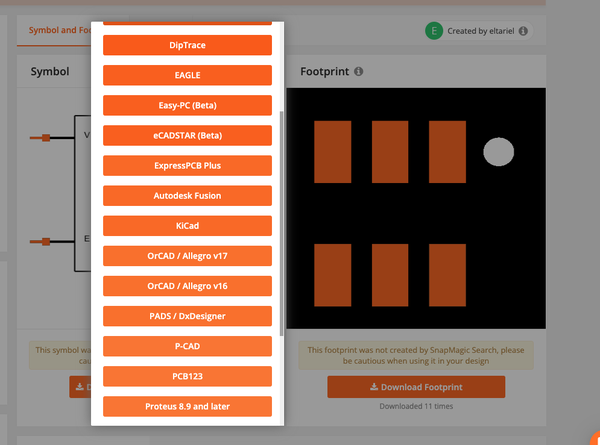

我们点击下载，选择 KICAD

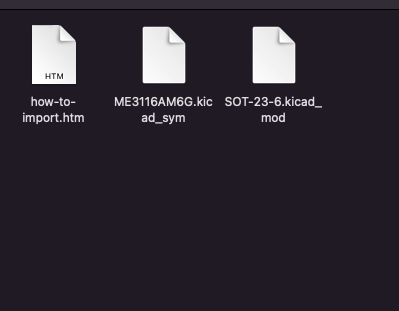

下载解压就是我们想要的文件

全部下载下来以后文件分类如下：

Symbol：STM32F030C8.kicad_sym

FootPrint：STM32F030C8.pretty

3D模型文件：STM32F030C8.wrl

导入Symbol

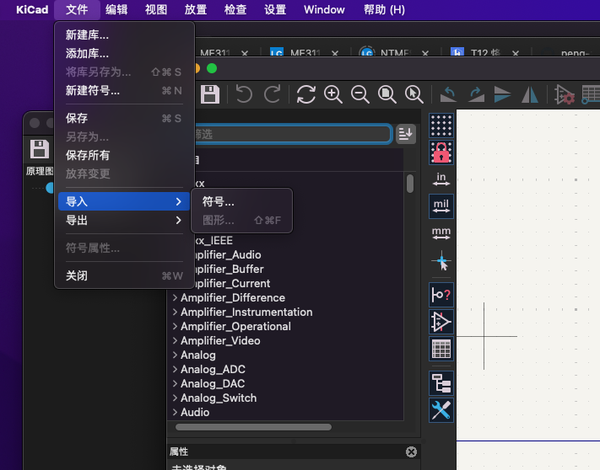

首先打开Kicad，然后选择符号编辑器，选择一个分类后选择文件-》导入-》导入符号保存即可

导入封装

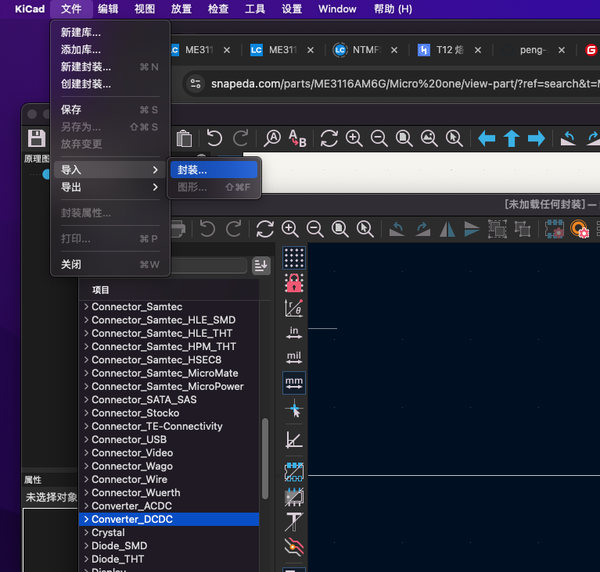

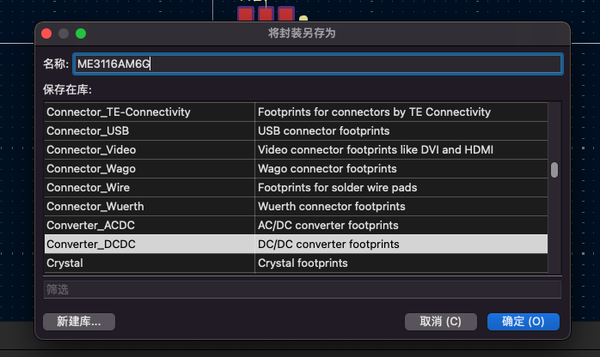

与之对应在添加FootPrint，流程与之前添加Symbol一样，选择封装编辑器，选择一个分类 文件-》导入-》导入封装，选择下载的封装文件即可。然后保存，选择一个分类

导入3D 文件

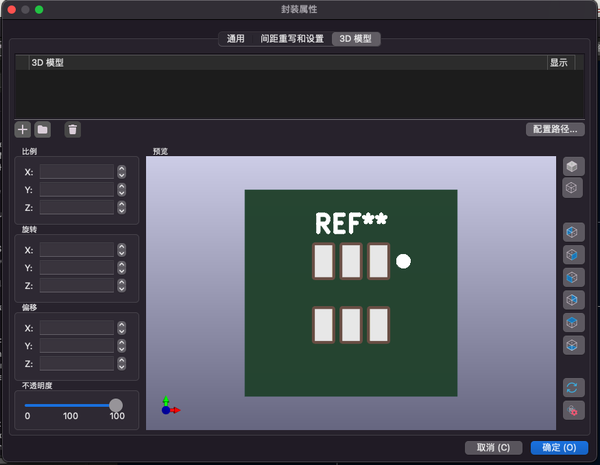

在封装编辑器里面选择封装属性，选择3D模型，添加下载的3D 模型即可，可以根据预览旋转到合适的位置
