Arduino 驱动4位数码管

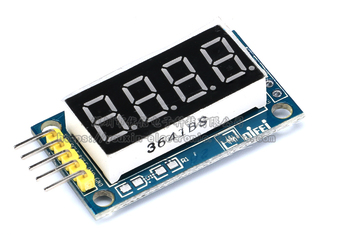

从淘宝买了个4位数码管模块核心部件是两片74HC595做了级联， 宝贝特点： 1.采用2片595驱动数码管，需要单片机3路IO口，根据数码管动态扫描原理进行显示； 2.宽工作电压3.3V到5V； 3.PCB板尺寸：40mm*22mm 4.数码管型号：0.36 4位共阳

虽然卖家给了一个Arduino的实验例程，查看源代码发现商家写的程序有点笨重，所以自己研究了一个写法 过程就不多说了，直接上结论。在某个位置上显示某个值的代码为：

digitalWrite(RCLK, LOW);
shiftOut(DIO, SCLK, MSBFIRST, 数字);
shiftOut(DIO, SCLK, MSBFIRST, 位置);
digitalWrite(RCLK, HIGH);

因为是两片74HC595做级联，所以相当于变成了16位的移位寄存。其中，前8位用来显示7段码（和小数点），后8位用来指示由哪个位置上的数码单元显示。

DIO相当于位输入，RCLK相当于各位输入确认的时钟，SCLK相当于整体输入确认的时钟。

对于每个数码单元，a-g的排列是：8字中间那一横是a，然后从左上那一竖开始顺时针画圈数，分别是b-g。DIO输入次序是：第一位是小数点，第二位到第八位是a-g。需要亮的段写0，反之则写1(因为是共阳极)。 所以0-F，-，. 18个数字的值是：

byte num[] = {
  // 0   1     2      3     4     5    6      7     8     9    A     b     C     d     E     F     -    .
  0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0x8C, 0xBF, 0xC6, 0xA1, 0x86, 0xFF, 0xbf, 0x7f
};

对于位选，规律是：从左到右，选中第一位的代码是 B00000001，第二位是B00000010，以此类推。所以位置代码为：

byte pos[4] = {0x01, 0x2, 0x4, 0x8};

有了这些基础，剩下的就好办了，顺便写了个数字显示函数：

#define SCLK 2 //串行时钟引脚定义
#define RCLK 3 //接收时钟引脚定义
#define DIO 4 //数据引脚定义

byte num[] = {
  // 0   1     2      3     4     5    6      7     8     9    A     b     C     d     E     F     -    .
  0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0x8C, 0xBF, 0xC6, 0xA1, 0x86, 0xFF, 0xbf, 0x7f
};

byte pos[4] = {0x01, 0x2, 0x4, 0x8};
unsigned int thousand_bit, hundred_bit, ten_bit, singal_bit;

void setup() {
  // put your setup code here, to run once:
  pinMode(RCLK, OUTPUT);
  pinMode(SCLK, OUTPUT);
  pinMode(DIO, OUTPUT);

}

void loop() {
  // put your main code here, to run repeatedly:
  displayNumber(1234);
}

void displayNumber(unsigned int number)
{
  thousand_bit = number / 1000;
  hundred_bit = (number % 1000) / 100;
  ten_bit = (number % 1000 % 100) / 10;
  singal_bit = number % 10;
  digitalWrite(RCLK, LOW);
  shiftOut(DIO, SCLK, MSBFIRST, num[thousand_bit]);
  shiftOut(DIO, SCLK, MSBFIRST, pos[3]);
  digitalWrite(RCLK, HIGH);

  digitalWrite(RCLK, LOW);
  shiftOut(DIO, SCLK, MSBFIRST, num[hundred_bit]);
  shiftOut(DIO, SCLK, MSBFIRST, pos[2]);
  digitalWrite(RCLK, HIGH);

  digitalWrite(RCLK, LOW);
  shiftOut(DIO, SCLK, MSBFIRST, num[ten_bit]);
  shiftOut(DIO, SCLK, MSBFIRST, pos[1]);
  digitalWrite(RCLK, HIGH);

  digitalWrite(RCLK, LOW);
  shiftOut(DIO, SCLK, MSBFIRST, num[singal_bit]);
  shiftOut(DIO, SCLK, MSBFIRST, pos[0]);
  digitalWrite(RCLK, HIGH);
}

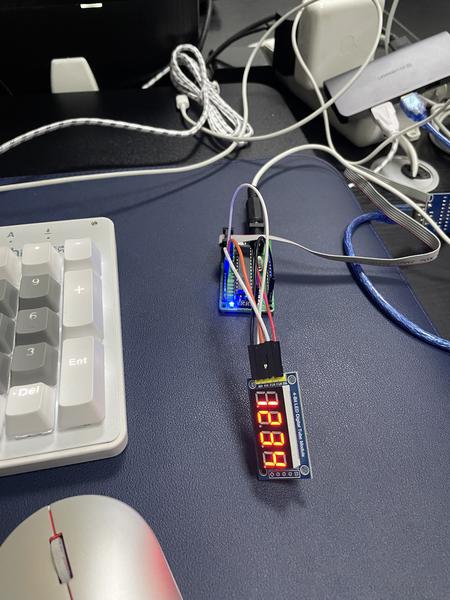

上传显示效果：
